Junction Box (суммирующая коробка)

Junction Box применяется для суммирования сигналов нескольких тензодатчиков, балансировки (trim) и удобного подключения к индикатору/контроллеру. Правильно подобранная коробка и схема подключения повышают стабильность измерений и упрощают сервис.

Что указать для подбора

Модель датчика/модуля, количество датчиков (4/6/8), тип подключения (кабель/разъёмы), требования по IP/нерж., длины линий, условия (температура/влага/химия). Запрос — через форму.

Запросить КП Все аксессуары

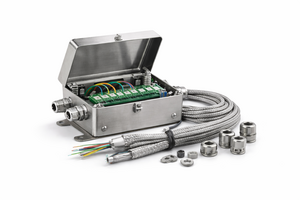

Примечание: изображение — иллюстрация типовых решений категории.

Ключевые параметры для подбора Junction Box

Каналы / балансировка

Количество датчиков: 4 / 6 / 8 (или больше)
Trim/balance (подстроечные резисторы)
Схема суммирования и клеммник
Экранирование и заземление

Подключение / вводы

Кабельные вводы, количество и тип
Разъёмы (если нужны) / тип кабеля
Длины линий и трасса
Маркировка и сервисный доступ

Условия / корпус

IP защита (пыль/влага/мойка)
Материал (нерж./алюминий/пластик)
Температура и химическая среда
Монтаж: стенка/рама/шкаф

Связанные позиции

Все аксессуары →

Flintec KEK-4

Junction box для суммирования/балансировки (типовая схема 4 датчика).

Flintec KPEX-6

Junction box для проектов с повышенными требованиями к среде/безопасности (Ex — по требованиям проекта).

Кабели и вводы

Длины, экранирование, оболочки, уплотнения.

Монтажные комплекты

Опоры, защита, крепёж, элементы установки.

Интеграция

Схемы подключения, подбор комплектности.

Как выбрать junction box

Junction box (суммирующая коробка) используется, когда в системе взвешивания несколько тензодатчиков (обычно 3–4, 6 или 8). Коробка выполняет суммирование сигналов и позволяет сделать балансировку (trim) по точкам, что повышает стабильность показаний. При выборе учитывают количество датчиков, тип кабельных вводов, требования по IP/материалу корпуса, условия эксплуатации (влага, мойка, химическая среда, температура), а также требования проекта по безопасности (для некоторых проектов актуальны решения серии KPEX). Если нужна типовая схема на 4 датчика — часто используют KEK-4.

FAQ по junction box

Зачем нужен junction box?

Для суммирования сигналов нескольких тензодатчиков, балансировки (trim) и удобного подключения к индикатору/усилителю одним кабелем.

Когда нужна балансировка (trim)?

Когда датчиков несколько и важно выровнять вклад каждой точки взвешивания (углы платформы/опоры силоса/резервуара).

Что указать для подбора?

Количество датчиков, тип/длины кабелей, требования по IP/корпусу, условия эксплуатации и схема подключения к электронике.

Какие модели бывают у Flintec?

Для типовых решений на 4 датчика часто выбирают KEK-4. Для проектов с повышенными требованиями к среде/безопасности может применяться KPEX-6 (Ex — по требованиям проекта).

Запросить КП

Ресурсы по теме

Библиотека документов →

Руководства

Подключение, монтаж, балансировка.

Электроника

Индикаторы, интерфейсы, подключение.

Запрос КП

Подберём по модели датчика и условиям.

Junction Box: для корректной работы важно учесть количество датчиков, тип балансировки, вводы/кабель и условия эксплуатации. Для ускорения подбора укажите модель датчика/модуля и схему подключения.
